Sharing Data Antar Laptop PC Dengan Kabel LAN UTP
Jaringan peer to peer adalah jaringan antara 2 PC atau lebih yang saling berkomunikasi satu sama lain dan secara langsung. Kedua PC tersebut bisa sebagai client sekaligus sebagai server.
Jaringan ini mudah dibuat karena merupakan jaringan yang sederhana. Berikut gambar jaringan peer to peer.
Spesifikasi 2 PC yang saya pake adalah;
1.Agar kedua PC tersebut bisa saling berkomunikasi, kita harus menyetting alamat IP Addressnya. IP Addressnya harus memiliki network yang sama.
2.contoh setting IP nya

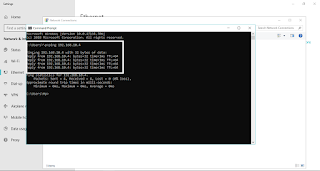

3.Setelah di setting IP nya kita harus memastikan antara kedua PC itu terhubung.Bila terdapat tulisan Reply from, itu berarti kedua PC tersebut sudah terhubung. Bila tidak, akan muncul tulisan Requested time out.

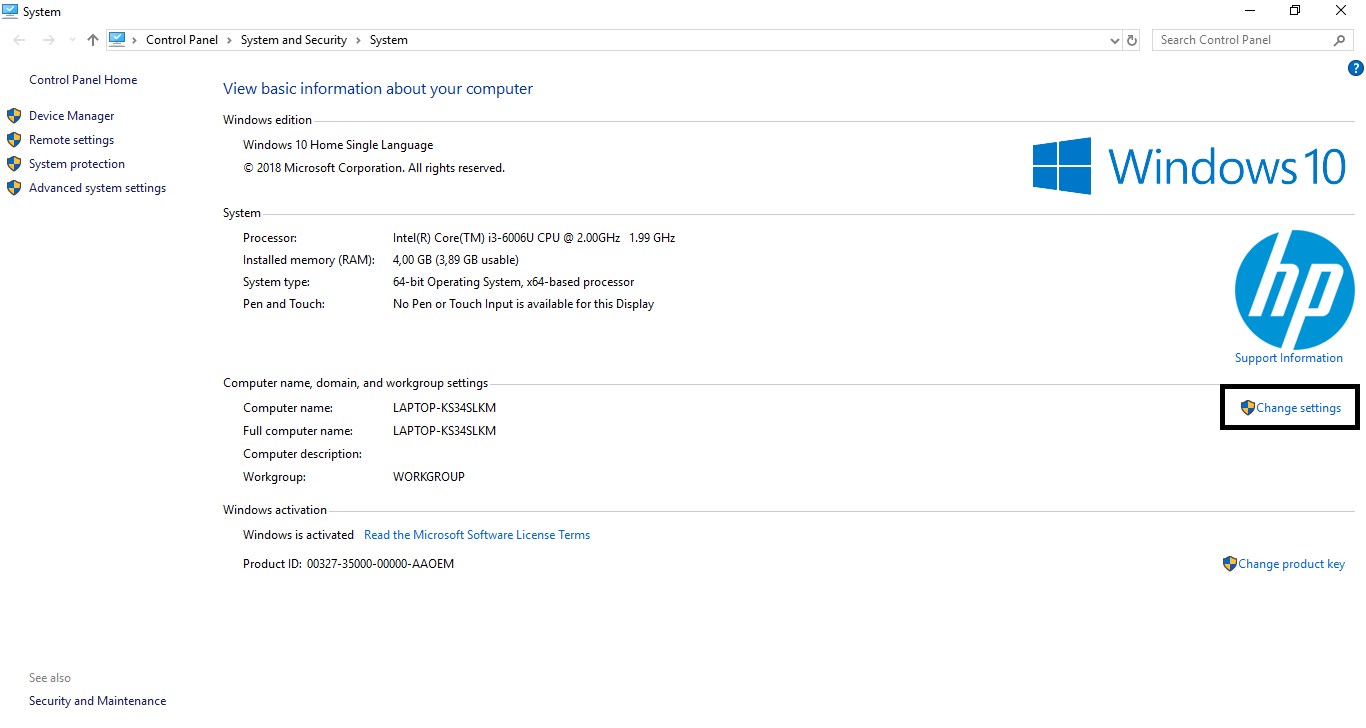

4.Mengganti Nama Komputer dan Workgroupnya, kita klik change Product key.
5.Setelah mengganti nama computer ,kita buka file yang sudah ditentukan,
6.Setelah itu kita pilih file yang kita inginkan
sekian itu penjelasan saya, kurang lebih nya mohon maaf, Terima kasih
Sabtu, 27 April 2019
Kamis, 25 April 2019
JARINGAN KOMPUTER- KELEBIHAN DAN KEKURANGAN TOPOLOGI
1.Topologi BUS
Kelebihan Topologi BUS
-Menggunakan kabel tunggal
-Tidak memerlukan peranti tambahan
-Lebih hemat
Kelemahan Topologi BUS
-Keseluruhan rangkaian tidak dapat berfungsi jika ada masalah dengan kabel utama
-Pembuatannya rumit
2.Topologi DUAL RING
Kelebihan Topologi Dual Ring
-Berikut ini beberapa kelebihan dan keunggulan dari topologi dual ring, antara lain adalah:
Bisa sebagai backup transmission jika salah 1 node pada topologi tersebut tidak berfungsi
Kekurangan Topologi Dual Ring
-Topologi dual ring juga memiliki beberapa kekurangan yang mana perlu anda perhatikan antara lain adalah:
Lebih Boros Kabel
Saat Pengimpletansi Topologi ini cukup sulit, karena harus mengatur arah data agar tidak terjadi collison.

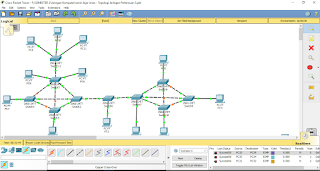

3.Topologi HYBIRD
-Karena topologi ini merupakan gabungan dari banyak topologi, maka kelebihan / kekurangannya adalah sesuai dengan kelebihan/kekurangan dari masing-masing jenis topologi yang digunakan dalam jaringan bertopologi Hybrid tersebut.
4.Topologi MESH
Kelebihan topologi MESH
-Jika ingin mengirimkan data ke komputer tujuan, tidak membutuhkan komputer lain (langsung sampai ke tujuan)
-Memiliki sifat robust, yaitu : jika komputer A mengalami gangguan koneksi dengan komputer B, maka koneksi komputer A dengan komputer lain tetap baik
-Lebih aman
-Memudahkan proses identifikasi kesalahan
Kelemahan topologi MESH
-Membutuhkan banyak kabel
-Instalasi & konfigurasi sulit
-Perlunya space yang memungkinkan
5.Topologi RING
Kelebihan topologi RING
-Dapat menghindari tabrakan file data yang dikirim
-Biaya untuk membangun topologi ini lebih murah
-Mudah untuk membangunnya.
-Semua komputer yang terkoneksi statusnya sama
Kekurangan Topologi RING
-Jika ada kabel yang putus semua komputer tidak dapat digunakan.
-Sulit untuk mengembangkan kearah yang lebih luas.
6.Topologi STAR
Kelebihan topologi STAR
1.Proses pemasangan & penyambungan
2.Tingkat keamanan termasuk tinggi
3.Tahan terhadap lalu lintas jaringan yang sibuk
4.Penambahan & pengurangan station lebih mudah
5.Sembarang kerusakan dapat lebih mudah diperbaiki
6.Proses pertambahan & pengurangan peranti tambahan tidak mengganggu sistem rangkaian
Kelemahan topologi STAR
1.Memerlukan kabel yang lebih panjang dari topologi bus linier
2.Biaya yang lebih tinggi dari topologi bus
3.Jika node mengalami kerusakan, seluruh sistem rangkaian akan terganggu
7.Topologi TREE
Keunggulannya adalah, dapat terbentuknya suatu kelompok yang dibutuhkan pada setiap saat. Semisal kelompok 1 menyediakan komputer-komputer untuk sistem database penjualan, sedangkan kelompok 2 menyediakan sistem database pembelian. Keduanya membutuhkan sumber daya yang sama, yaitu database pusat. Database pusat ini ada di komputer induk, sedangkan sistem untuk mengolah penjualan hanya ada di kelompok 1, dan sistem untuk mengolah pembelian hanya ada di kelompok 2. Jadi, dapat disimpulkan, lebih mudah untuk pengkategorian manajemen sumber daya antar komputer.
Kekurangannya adalah, apabila simpul yang lebih tinggi tidak berfungsi, maka kelompok lainnya yang berada dibawahnya akhirnya juga menjadi tidak efektif. Cara kerja jaringan pohon ini juga relatif menjadi lambat.
sumber, http://id.wikipedia.org/wiki/Topologi_pohon
Kelebihan Topologi BUS
-Menggunakan kabel tunggal
-Tidak memerlukan peranti tambahan
-Lebih hemat
Kelemahan Topologi BUS
-Keseluruhan rangkaian tidak dapat berfungsi jika ada masalah dengan kabel utama
-Pembuatannya rumit
2.Topologi DUAL RING
Kelebihan Topologi Dual Ring
-Berikut ini beberapa kelebihan dan keunggulan dari topologi dual ring, antara lain adalah:
Bisa sebagai backup transmission jika salah 1 node pada topologi tersebut tidak berfungsi
Kekurangan Topologi Dual Ring
-Topologi dual ring juga memiliki beberapa kekurangan yang mana perlu anda perhatikan antara lain adalah:
Lebih Boros Kabel
Saat Pengimpletansi Topologi ini cukup sulit, karena harus mengatur arah data agar tidak terjadi collison.
3.Topologi HYBIRD
-Karena topologi ini merupakan gabungan dari banyak topologi, maka kelebihan / kekurangannya adalah sesuai dengan kelebihan/kekurangan dari masing-masing jenis topologi yang digunakan dalam jaringan bertopologi Hybrid tersebut.
4.Topologi MESH
Kelebihan topologi MESH
-Jika ingin mengirimkan data ke komputer tujuan, tidak membutuhkan komputer lain (langsung sampai ke tujuan)
-Memiliki sifat robust, yaitu : jika komputer A mengalami gangguan koneksi dengan komputer B, maka koneksi komputer A dengan komputer lain tetap baik
-Lebih aman
-Memudahkan proses identifikasi kesalahan
Kelemahan topologi MESH
-Membutuhkan banyak kabel
-Instalasi & konfigurasi sulit
-Perlunya space yang memungkinkan
5.Topologi RING
Kelebihan topologi RING
-Dapat menghindari tabrakan file data yang dikirim
-Biaya untuk membangun topologi ini lebih murah
-Mudah untuk membangunnya.
-Semua komputer yang terkoneksi statusnya sama
Kekurangan Topologi RING
-Jika ada kabel yang putus semua komputer tidak dapat digunakan.
-Sulit untuk mengembangkan kearah yang lebih luas.
6.Topologi STAR
Kelebihan topologi STAR
1.Proses pemasangan & penyambungan
2.Tingkat keamanan termasuk tinggi
3.Tahan terhadap lalu lintas jaringan yang sibuk
4.Penambahan & pengurangan station lebih mudah
5.Sembarang kerusakan dapat lebih mudah diperbaiki
6.Proses pertambahan & pengurangan peranti tambahan tidak mengganggu sistem rangkaian
Kelemahan topologi STAR
1.Memerlukan kabel yang lebih panjang dari topologi bus linier
2.Biaya yang lebih tinggi dari topologi bus
3.Jika node mengalami kerusakan, seluruh sistem rangkaian akan terganggu
7.Topologi TREE
Keunggulannya adalah, dapat terbentuknya suatu kelompok yang dibutuhkan pada setiap saat. Semisal kelompok 1 menyediakan komputer-komputer untuk sistem database penjualan, sedangkan kelompok 2 menyediakan sistem database pembelian. Keduanya membutuhkan sumber daya yang sama, yaitu database pusat. Database pusat ini ada di komputer induk, sedangkan sistem untuk mengolah penjualan hanya ada di kelompok 1, dan sistem untuk mengolah pembelian hanya ada di kelompok 2. Jadi, dapat disimpulkan, lebih mudah untuk pengkategorian manajemen sumber daya antar komputer.
Kekurangannya adalah, apabila simpul yang lebih tinggi tidak berfungsi, maka kelompok lainnya yang berada dibawahnya akhirnya juga menjadi tidak efektif. Cara kerja jaringan pohon ini juga relatif menjadi lambat.
sumber, http://id.wikipedia.org/wiki/Topologi_pohon
Rabu, 17 April 2019
Praktikum Jaringan Komputer - Install Packet Tracer dan Membuat VLAN (Pertemuan 5)
CISCO PACKET TRACER
Pada pertemuan 5 mata kuliah praktikum jaringan komputer, saya menginstall cisco packet tracer dan belajar membuat vlan pada switch.
Apa itu cisco packet tracer?
Cisco Packet tracer adalah simulator perangkat jaringan cisco yang yang digunakan sebagai media pembelajaran dan pelatihan, dan juga dalam bidang penelitian simulasi jaringan komputer. Program Ini dibuat oleh Cisco Systems dan disediakan gratis untuk fakultas, siswa dan alumni yang telah berpartisipasi di Cisco Networking Academy. Tujuan utama Packet Tracer adalah untuk menyediakan alat bagi siswa dan pengajar agar dapat memahami prinsip jaringan komputer dan juga membangun skill di bidang alat-alat jaringan Cisco.
Setelah selesai intall, dibawah ini adalah halaman utama cisco packet tracer.
PENGENALAN PACKET TRACER
Dalam menggunakan packet tracer ada beberapa perangkat yang umum digunakan, yaitu:
ROUTER
SWITCH
END DEVICE
CONNECTIONS
PENJELASAN MENU
Network Device
Jika kita kilik network device, maka akan muncul peralatan seperti Router, Switch, Hubs, Wirelless device, security.
End Device
Jika kita klik end device, maka akan muncul peralatan yang bisa kita pilih untuk digunakan sebagai bahan belajar seperti PC, Laptop, Server, Printer, IP Phone dll.
Connections
jika kita klik conections maka akan muncul kebel kabel yang bisa kita gunakan untuk menghubungkan beberapa device yang nantinya akan kita gunakan sebagai media belajar.
Setelah mengenal beberapa device yang biasa digunakan dan mengenal beberapa menu yang ada, selanjutnya kita akan belajar VLAN.
VLAN
VLAN(Virtual Local Area Network)
Setelah mengetahui menu yang ada di packet tracer, kali ini kita akan belajar membuat VLAN. Jadi apa sih VLAN?
VLAN Merupakan pengelompokan suatu perangkat pada satu LAN atau lebih yang dikonfigurasi. dengan memakai konsep vlan kita bisa mengatur suatu jaringan supaya lebih kompleks dan mudah dipahami. Dengan menggunakan vlan kita bisa mengatur perangkat mana saja yang boleh saling berkomunikasi atau tidak.
Praktek Setting VLAN
Sebelumnya kita tentukan topologinya terlebih dahulu seperti dibawah ini
Jika melihat topology di atas dapat kita baca, tujuan kita adalah membuat 2 VLAN yaitu vlan hijau dan vlan ungu dengan masing masing ada 2 PC pada vlan yang terkoneksi ke switch. langkah pertama kita setting PC dengan IP yang sudah di tentukan. Setelah itu kita konfigurasi Switch untuk membuat VLAN dan menentukan jalur koneksinya.
Konfigurasi Switch
Switch>enable
Switch#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#vlan 100
Switch(config-vlan)#name hijau
Switch(config-vlan)#vlan 200
Switch(config-vlan)#name ungu
Switch(config-vlan)#exit
Switch(config)#
Switch(config)#Interface range fa0/1 - 2
Switch(config-if-range)#switchport mode access
Switch(config-if-range)#switchport access vlan 100
Switch(config-if-range)#exit
Switch(config)#interface range fa0/3 - 4
Switch(config-if-range)#switchport mode access
Switch(config-if-range)#switchport access vlan 200
Switch(config-if-range)#
Switch#
Setelah kita masukan konfigurasi pada switch, kita cek terlebih dahulu dengan command " Show vlan brief" untuk mengetahui vlan yang telah kita buat.
Jika melihat gambar di atas kita telah sukses mengkonfigurasi switch sesuai dengan scenario diawal.
Vlan 100 namanya hijau dan jalur yang di lewati yaitu port 1 dan 2. Vlan 200 namanya ungu dan jalur yang dilewati port 3 dan 4.
Setelah itu kita test, apakah PCantar vlan yang sama bisa saling komunikasi. di bawah ini adalah gambar hasil test yang dilakukan.
Jika melihat gambar di atas , kita telah sukses membuat VLAN pada switch dan pc yang berada pada vlan yang sama bisa saliing berkomunikasi.
Sekian rangkuman dari saya untuk pertemuan ke 5 mata kuliah praktikum jaringan komputer, semoga bermanfaat.
Jumat, 12 April 2019
praktkum jaringan komputer- subnet
Subnet
Subnetting adalah proses memecah suatu IP jaringan ke sub jaringan yang lebih kecil yang disebut “subnet".
CIDR (Classless Inter Domain Routing)
Merupakan sebuah proses sebagai solusi untuk mengefisiensi dalam pengalamatan alokasi IP Address yang dilakukan pada pengkelasan IP Address yang ada.
Kelebihan dan kekurangan Subnetting
Kelebihan
Bisa dengan mudah untuk menentukan jaringan mana yang ingin kita pakai
Memperluas Jaringan
Kekurangan
Terpaku dengan kelas IP
Mengurangi Host
Subnetting
IP = 192.168.1.0/26
Analisis = 192.168.1.0 berarti Kelas C dengan subnet mask /26 berarti
11111111.11111111.11111111.11000000 (255.255.255.192)
A. Jumlah Subnet = 2x
x= jumlah biner 1 di okted terakhir subnet mask
jadi = 2²= 4
B. Jumlah Host per Subnet = 2y-2
y= jumlah biner 0 di okted terakhir subnet mask
jadi = 2⁶-2 = 62
C. Blok Subnet = 256-192 (nilai oktet akhir dari subnet mask) = 64
64+64=128
128+64=192
jadi blok subnet = 0,64,128,192
Subnet
192.168.1.0
192.168.1.64
192.168.1.128
192.168.1.192
Host Pertama
192.168.1.1
192.168.1.65
192.168.1.129
192.168.1.193
Host Terakhir
192.168.1.62
192.168.1.126
192.168.1.190
192.168.1.254
Broadcast
192.168.1.63
192.168.1.127
192.168.1.191
192.168.1.255
Subnetting adalah proses memecah suatu IP jaringan ke sub jaringan yang lebih kecil yang disebut “subnet".
CIDR (Classless Inter Domain Routing)
Merupakan sebuah proses sebagai solusi untuk mengefisiensi dalam pengalamatan alokasi IP Address yang dilakukan pada pengkelasan IP Address yang ada.
Kelebihan dan kekurangan Subnetting
Kelebihan
Bisa dengan mudah untuk menentukan jaringan mana yang ingin kita pakai
Memperluas Jaringan
Kekurangan
Terpaku dengan kelas IP
Mengurangi Host
Subnetting
IP = 192.168.1.0/26
Analisis = 192.168.1.0 berarti Kelas C dengan subnet mask /26 berarti
11111111.11111111.11111111.11000000 (255.255.255.192)
A. Jumlah Subnet = 2x
x= jumlah biner 1 di okted terakhir subnet mask
jadi = 2²= 4
B. Jumlah Host per Subnet = 2y-2
y= jumlah biner 0 di okted terakhir subnet mask
jadi = 2⁶-2 = 62
C. Blok Subnet = 256-192 (nilai oktet akhir dari subnet mask) = 64
64+64=128
128+64=192
jadi blok subnet = 0,64,128,192
Subnet
192.168.1.0
192.168.1.64
192.168.1.128
192.168.1.192
Host Pertama
192.168.1.1
192.168.1.65
192.168.1.129
192.168.1.193
Host Terakhir
192.168.1.62
192.168.1.126
192.168.1.190
192.168.1.254
Broadcast
192.168.1.63
192.168.1.127
192.168.1.191
192.168.1.255
Sabtu, 06 April 2019
Praktikum Jaringan Komputer - Krimping Kabel
KRIMPING KABEL UTP
https://youtu.be/3YDb8E1wVSY
Assalamualaikum Wr Wb
Halo teman teman semua, pada kesempatan kali ini saya akan membuat rangkuman pertemuan 1 Praktikum Jaringan Komputer. Pada pertemuan 1 saya memepelajari tentang krimping kabel UTP dengan konektor RJ45. Untuk apa sih crimping kabel UTP? Jadi kabel UTP digunakan sebagai penghubung antar perangkat network. Sebenarnya media yang digunakan untuk menghubungkan perangkat network banyak macamnya bukan hanya dengan kabel. Tapi kali ini saya akan belajar membuat kabel LAN UTP.
Sebelum mengkrimping sebaiknya perlu di ketahui jenis jenis bentuk kabel LAN UTP sendiri. Sebenarnya kabel LAN UTP itu ada 2 macam, pertama kabel UTP cat5 dengan konektor cat5 dan kebel UTP cat6 dengan konektor cat6. Sedangkan dari segi fisik ada 2 macam yang pertama kabel UTP (Unshielded Twisted Pair) dan kabel STP (Shielded Twisted Pair).
Kabel UTP ini ada 2 jenisnya:
Kabel Straight digunakan untuk menghubungkan dua device yang berbeda, dan masing masing ujung kabelnya sama, semisal : Komputer ke Switch, Komputer ke Hub, Router ke Switch.
Kabel Cross digunakan untuk menghubungkan dua device yang sama, dan ujung masing masing kabelnya berbeda, semisal : Komputer ke Komputer, Switch ke Switch, Router ke Router.
Di bawah ini adalah perbedaan penyusunan antara kedua jenis kabel tersebut.
Kabel Straight susunan warna yang digunakan antara ujung A dan B sama:
Susunan pada ujung ke A
Putih Orange
Orange
Putih Hijau
Biru
Putih Biru
Hijau
Putih Coklat
coklat
Susunan pada ujung B sama dengan susunan ujung A
Putih Orange
Orange
Putih Hijau
Biru
Putih Biru
Hijau
Putih Coklat
coklat
Kabel Cross susunan yang digunakan antara ujung A dan B berbeda
Susunan pada ujung ke A
Putih Orange
Orange
Putih Hijau
Biru
Putih Biru
Hijau
Putih Coklat
coklat
Susunan pada ujung ke B
Putih Hijau
Hijau
Putih Orange
Biru
Putih Biru
Orange
Putih Coklat
coklat
Sedangkan Peralatan yang dibutuhkan untuk praktek crimping kabel UTP adalah:
· Kabel UTP (panjang disesuaikan dengan kebutuhan)
· Konektor RJ45
· Tang Krimping
· Lan Tester
Proses Krimping:
Kupas ujung kebel UTP kira kira 3 cm
luruskan kabel yang melilit
Susun warna kebel sesuai kabel yang mau di buat
Setelah di luruskan potong ujung kabel dengan tang krimping atau gunting supaya rata.
Kira kira panjang kabel yang sudah diluruskan menjadi 1,5 cm supaya ujung kupasan kabel bisa terjepit dengan konektor ketika di pres.
Masukan kabel ke konektor RJ45 dan pastikan ujung kabel bisa menyentuh ujung konektor
Pastikan urutan kabel sudah benar, jika sudah yakin benar maka konektor bisa dipres dengan tang krimping.
Setelah di pres, lalu tes hasilnya dengan menggunakan LAN TESTER dan pastikan lampu menyala semua dan urutanya benar.
Selesai. dan kabel bisa digunakan sesuai kebutuhan
Sekian resume dari saya pada kesempatan kali ini, semoga bermanfaat bagi teman teman semua.
https://youtu.be/3YDb8E1wVSY
Assalamualaikum Wr Wb
Halo teman teman semua, pada kesempatan kali ini saya akan membuat rangkuman pertemuan 1 Praktikum Jaringan Komputer. Pada pertemuan 1 saya memepelajari tentang krimping kabel UTP dengan konektor RJ45. Untuk apa sih crimping kabel UTP? Jadi kabel UTP digunakan sebagai penghubung antar perangkat network. Sebenarnya media yang digunakan untuk menghubungkan perangkat network banyak macamnya bukan hanya dengan kabel. Tapi kali ini saya akan belajar membuat kabel LAN UTP.
Sebelum mengkrimping sebaiknya perlu di ketahui jenis jenis bentuk kabel LAN UTP sendiri. Sebenarnya kabel LAN UTP itu ada 2 macam, pertama kabel UTP cat5 dengan konektor cat5 dan kebel UTP cat6 dengan konektor cat6. Sedangkan dari segi fisik ada 2 macam yang pertama kabel UTP (Unshielded Twisted Pair) dan kabel STP (Shielded Twisted Pair).
Kabel UTP ini ada 2 jenisnya:
Kabel Straight digunakan untuk menghubungkan dua device yang berbeda, dan masing masing ujung kabelnya sama, semisal : Komputer ke Switch, Komputer ke Hub, Router ke Switch.
Kabel Cross digunakan untuk menghubungkan dua device yang sama, dan ujung masing masing kabelnya berbeda, semisal : Komputer ke Komputer, Switch ke Switch, Router ke Router.
Di bawah ini adalah perbedaan penyusunan antara kedua jenis kabel tersebut.
Kabel Straight susunan warna yang digunakan antara ujung A dan B sama:
Susunan pada ujung ke A
Putih Orange
Orange
Putih Hijau
Biru
Putih Biru
Hijau
Putih Coklat
coklat
Susunan pada ujung B sama dengan susunan ujung A
Putih Orange
Orange
Putih Hijau
Biru
Putih Biru
Hijau
Putih Coklat
coklat
Kabel Cross susunan yang digunakan antara ujung A dan B berbeda
Susunan pada ujung ke A
Putih Orange
Orange
Putih Hijau
Biru
Putih Biru
Hijau
Putih Coklat
coklat
Susunan pada ujung ke B
Putih Hijau
Hijau
Putih Orange
Biru
Putih Biru
Orange
Putih Coklat
coklat
Sedangkan Peralatan yang dibutuhkan untuk praktek crimping kabel UTP adalah:
· Kabel UTP (panjang disesuaikan dengan kebutuhan)
· Konektor RJ45
· Tang Krimping
· Lan Tester
Proses Krimping:
Kupas ujung kebel UTP kira kira 3 cm
luruskan kabel yang melilit
Susun warna kebel sesuai kabel yang mau di buat
Setelah di luruskan potong ujung kabel dengan tang krimping atau gunting supaya rata.
Kira kira panjang kabel yang sudah diluruskan menjadi 1,5 cm supaya ujung kupasan kabel bisa terjepit dengan konektor ketika di pres.
Masukan kabel ke konektor RJ45 dan pastikan ujung kabel bisa menyentuh ujung konektor
Pastikan urutan kabel sudah benar, jika sudah yakin benar maka konektor bisa dipres dengan tang krimping.
Setelah di pres, lalu tes hasilnya dengan menggunakan LAN TESTER dan pastikan lampu menyala semua dan urutanya benar.
Selesai. dan kabel bisa digunakan sesuai kebutuhan
Sekian resume dari saya pada kesempatan kali ini, semoga bermanfaat bagi teman teman semua.
Senin, 01 April 2019
PRAKTIKUM JARINGAN KOMPUTER - IP ADDRESS
Kali ini ane mau menjelaskan tentang penggunaan ip address.
IP ADDRESS
IP Address adalah sebuah alamat pada komputer agar komputer bisa saling terhubung dengan komputer lain, IP Address terdiri dari 4 Blok, setiap Blok di isi oleh angka 0 - 255. Contoh IP Address seperti 192.168.1.1 , ini adalah IPv4.
IP Address Memiliki 2 bagian, yaitu Network ID dan Host ID , contoh 192.168.100.1 , secara default Net ID nya adalah 192.168.100 dan Host ID nya adalah 1, agar komputer bisa saling terhubung , IP yang digunakan Net ID nya harus sama, dan Host ID nya harus berbeda.
Agar mudah ngerti, Net ID adalah nama jalan dan Host ID adalah nomor Rumah, jadi Jln. Diponegoro No 3 , jika nama jalan dari beberapa orang sama, maka nomor rumah mereka tidak mungkin sama.
Kelas IP Address
KELAS A , pada kelas A(N.H.H.H) 8 bit pertama adalah network Id, dan 24 bit selanjutnya adalah host Id, kelas A meiliki network Id dari 0 sampai 127.
KELAS B , pada kelas B(N.N.H.H) 16 bit pertama adalah network Id, dan 16 bit selanjutnya adalah host Id, kelas B memiliki network id dari 128 sampai 191
KELAS C, pada kelas C(N.N.N.H) 24 bit pertama adalah network Id, dan 8 bit selanjutnya adalah host Id, kelas C memiliki network id dari 192 sampai 223
fUNGSI PREFIX PADA IP ADDRESS
Prefix berfungsi sebagai penunjuk berapa banyak bit dari sebuah IP Address yang merupakan porsi Network-id.
Dengan mengetahui Prefix kita bisa mengetahui Host mana saja yang dapat dipakai. Prefix ini biasanya di gunakan dalam konfigurasi Router.
Cara Transfer File dari PC ke PC menggunakan Pear to Pear
1. Hubungkan sesama pc/laptop menggunakan kabel lan
2. Control Panel > Network and Internet > Network and Sharing Center > Change adapter setting >
Local Area Connection
3. Klik kanan pada mouse lalu klik properties, lalu pilih IPv4
4. Seteleh klik IPv4 , klik pada opsi"Use the following IP Address" lalu atur ip address yang diiinginkan
5. setelah mengatur IPv4, klik button OK dan pc/laptop pun sudah terhubungan untuk sharing file
IP ADDRESS
IP Address adalah sebuah alamat pada komputer agar komputer bisa saling terhubung dengan komputer lain, IP Address terdiri dari 4 Blok, setiap Blok di isi oleh angka 0 - 255. Contoh IP Address seperti 192.168.1.1 , ini adalah IPv4.
IP Address Memiliki 2 bagian, yaitu Network ID dan Host ID , contoh 192.168.100.1 , secara default Net ID nya adalah 192.168.100 dan Host ID nya adalah 1, agar komputer bisa saling terhubung , IP yang digunakan Net ID nya harus sama, dan Host ID nya harus berbeda.
Agar mudah ngerti, Net ID adalah nama jalan dan Host ID adalah nomor Rumah, jadi Jln. Diponegoro No 3 , jika nama jalan dari beberapa orang sama, maka nomor rumah mereka tidak mungkin sama.
Kelas IP Address
KELAS A , pada kelas A(N.H.H.H) 8 bit pertama adalah network Id, dan 24 bit selanjutnya adalah host Id, kelas A meiliki network Id dari 0 sampai 127.
KELAS B , pada kelas B(N.N.H.H) 16 bit pertama adalah network Id, dan 16 bit selanjutnya adalah host Id, kelas B memiliki network id dari 128 sampai 191
KELAS C, pada kelas C(N.N.N.H) 24 bit pertama adalah network Id, dan 8 bit selanjutnya adalah host Id, kelas C memiliki network id dari 192 sampai 223
fUNGSI PREFIX PADA IP ADDRESS
Prefix berfungsi sebagai penunjuk berapa banyak bit dari sebuah IP Address yang merupakan porsi Network-id.
Dengan mengetahui Prefix kita bisa mengetahui Host mana saja yang dapat dipakai. Prefix ini biasanya di gunakan dalam konfigurasi Router.
Cara Transfer File dari PC ke PC menggunakan Pear to Pear
1. Hubungkan sesama pc/laptop menggunakan kabel lan
2. Control Panel > Network and Internet > Network and Sharing Center > Change adapter setting >
Local Area Connection
3. Klik kanan pada mouse lalu klik properties, lalu pilih IPv4
4. Seteleh klik IPv4 , klik pada opsi"Use the following IP Address" lalu atur ip address yang diiinginkan
5. setelah mengatur IPv4, klik button OK dan pc/laptop pun sudah terhubungan untuk sharing file
JARINGAN KOMPUTER - RESUME PEMBENTUKAN JARINGAN
ane mau berbagi ilmu mengenai peralatan jaringan;
-Repeater
-Bridge
-Nic(Network Interface Card)
Dalam ketiga peralatan jaringan diatas, masing-masing alat mempunyai perbedaan Networking device yang merupakan peangkat jaringan yang bekerja pada beberapa lapisan OSI Layer.
-Repeater
Layer 1(physical)adalah perlatan yang berhubungan dengan bagian fisik.
-NIC dan BRIDGE
Layer 2(Data-Link)adalah sebagai fisik dan Logika,terdapat fungsi pengalaman fisik dan fungsi error control.
Peralatan jaringan diatas mempunyai cara kerja dan fungsinya masing-masing;
1.REPEATER
Repeater adalah suatu alat yang berfungsi memperluas jangkauan sinyal WIFI yang belum tercover oleh sinyal dari server agar bias menangkap sinyal,Repeater harus 2 alat,yakni untuk menerima sinyal dari server (Client) dan untuk menyebarkan kembali sinyal WIFI tersebut(acces point)
FUNGSI REPEATER
Untuk mengcover daerah-daerah yang lemah sinyal dari server (pemancar) Untuk memperjauh sinyal dari server (pemancar) Untuk mempermudah akses sinyal Wifi dari server.
CARA KERJA REPEATER
Saat PTT HT Ditekan (ia akan memancar pada Freg A) Bag RX repeater(Frequency :A) menerima informasi dari radio HT tsb.maka bag rx aktif,dan COR akan langsung menggerakkan bag transmit (TX) yang secara bersamaan informasi yang diterima tsb dipancarkan kembali oleh bagian TX(B).Dan pancaran tsb dapat diterima oleh HT lain dilapangan pada frequensi receive HT (B) Demikian pula saat HT lain mengudara untuk menjawab atau memanggil prosedur tsb kembali berulang Repeater pada umumnya diletakan disuatu tempat ketinggian , antenanyapun ditinggikan lagi yang biasa diletakkan diatas tower sehingga jangkauan pancaran akan lebih jauh.Semakin tinggi letak Repeater , maka akan lebih jauh pula daya jelajahnya.
2.BRIDGE
Bridge adalah sebuah Network Device yang berfungsi untuk memisahkan sebuah jaringan yang luas menjadi segment-segment yang lebih kecil. Bridge membaca alamat MAC (Media Access Control) dari setiap paket data yang diterima yang kemudian akan mempelajari dridging table untuk memutuskan apa yang akan dikerjakan bridge selanjutnya pada paket data tersebut, apakah diteruskan atau di abaikan. Selain itu ada yang mendefinikan bahwa Bridge adalah sebuah Network Device yang berfungsi sebagai jembatan fisik dan Bridge pun dapat berfungsi juga sebagai jembatan nalar (logical) seperti pembongkaran dan penyusunan paket, penyelematan, buffering dan lain-lain. Dengan demikian bridge dapat dipakai untuk menghubungkan 2 macam jaringan yang berbeda format paketnya ataupun yang berbeda kecepatan transmisinya. Misal dua kantor menggunakan dua jenis sistem jaringan yang berbeda, yang satu menggunakan sistem Ethernet dan yang lainnya menggunakan sistem Arcnet, maka kedua sistem tersebut dapat digabung dengan menggunakan bridge.
contoh jenis Bridge:
1.TRANSPARENT BRIDGE
2.TRANSLATING BRIDGE
Telah kita ketahui bahwa Bridge melakukan filtering dan forwarding frame pada masing-masing segmen nya yang menimbulkan konsekuensi jika filtering dan forwarding rate menjadi besar maka akan mempengaruhi kinerja jaringan secara keseluruhan .Teknologi switching hub menjawab permasalahan ini dengan cara kerja sebagai berikut:
-Saat sebuah node akan berhubungan dengan node lain yang berbeda acuan source dan destination address Ethernet nya.
3.NIC(NETWORK INTERFACE CARD)
NIC adalah sebuah kartu yang berfungsi sebagai jembatan dari computer ke sebuah jaringan computer ,Jenis NIC yag beredar, terbagi menjadi dua jenis , yakni NIC yang bersifat fisik dan NIC yang bersifat logis,
contoh NIC yang bersifat fisik adalah NIC Ethernet,Token Ring dan lainnya; Sementara NIC yang bersifat logis adalah loopback adapter dan dial-up Adapter ,disebut juga sebagai Network Adapter. Setiap jenis NIC diberi nomor alamat yang sebagai MAC address ,yang dapat bersifat statis atau dapat diubah oleh pengguna.
FUNGSI NETWORK INTERFACE CARD
-Media pengirim data ke computer lain didalam jaringan.
-Mengontrol aliran data antara computer dan system kabel.
-Menerima data yang dikirim dari computer lain lewat kabel dan menerjemahkannya ke dalam bit yang dimengerti oleh computer.
CARA KERJA NETWORK INTERFACE CARD
-Prinsip kerja LAN Card adalah menerima sinyal dari computer lain kemudian mentranmisikan nya kedalam bagian input,Kemudian diolah menjadi data begitupun sebaliknya untuk saling berbagi. LAN Card dapat digunakan untuk menghubungkan system computer satu dengan computer lain melalui perantara Hub/Switch sehingga dalam area tersebut membentuk suatu jaringan computer.
Yah, mungkin itu yang dapat saya sampaikan mengenai beberapa peralatan Jaringan. Mungkin untuk lebih jelasnya bisa dicari sendiri atau tunggu Update info lainnya.
Arigatou~ Sumber : http://www.catatanteknisi.com/2010/11/perbedaan-hub-switch-bridge-router.html
-Repeater
-Bridge
-Nic(Network Interface Card)
Dalam ketiga peralatan jaringan diatas, masing-masing alat mempunyai perbedaan Networking device yang merupakan peangkat jaringan yang bekerja pada beberapa lapisan OSI Layer.
-Repeater
Layer 1(physical)adalah perlatan yang berhubungan dengan bagian fisik.
-NIC dan BRIDGE
Layer 2(Data-Link)adalah sebagai fisik dan Logika,terdapat fungsi pengalaman fisik dan fungsi error control.
Peralatan jaringan diatas mempunyai cara kerja dan fungsinya masing-masing;
1.REPEATER
Repeater adalah suatu alat yang berfungsi memperluas jangkauan sinyal WIFI yang belum tercover oleh sinyal dari server agar bias menangkap sinyal,Repeater harus 2 alat,yakni untuk menerima sinyal dari server (Client) dan untuk menyebarkan kembali sinyal WIFI tersebut(acces point)
FUNGSI REPEATER
Untuk mengcover daerah-daerah yang lemah sinyal dari server (pemancar) Untuk memperjauh sinyal dari server (pemancar) Untuk mempermudah akses sinyal Wifi dari server.
CARA KERJA REPEATER
Saat PTT HT Ditekan (ia akan memancar pada Freg A) Bag RX repeater(Frequency :A) menerima informasi dari radio HT tsb.maka bag rx aktif,dan COR akan langsung menggerakkan bag transmit (TX) yang secara bersamaan informasi yang diterima tsb dipancarkan kembali oleh bagian TX(B).Dan pancaran tsb dapat diterima oleh HT lain dilapangan pada frequensi receive HT (B) Demikian pula saat HT lain mengudara untuk menjawab atau memanggil prosedur tsb kembali berulang Repeater pada umumnya diletakan disuatu tempat ketinggian , antenanyapun ditinggikan lagi yang biasa diletakkan diatas tower sehingga jangkauan pancaran akan lebih jauh.Semakin tinggi letak Repeater , maka akan lebih jauh pula daya jelajahnya.
2.BRIDGE
Bridge adalah sebuah Network Device yang berfungsi untuk memisahkan sebuah jaringan yang luas menjadi segment-segment yang lebih kecil. Bridge membaca alamat MAC (Media Access Control) dari setiap paket data yang diterima yang kemudian akan mempelajari dridging table untuk memutuskan apa yang akan dikerjakan bridge selanjutnya pada paket data tersebut, apakah diteruskan atau di abaikan. Selain itu ada yang mendefinikan bahwa Bridge adalah sebuah Network Device yang berfungsi sebagai jembatan fisik dan Bridge pun dapat berfungsi juga sebagai jembatan nalar (logical) seperti pembongkaran dan penyusunan paket, penyelematan, buffering dan lain-lain. Dengan demikian bridge dapat dipakai untuk menghubungkan 2 macam jaringan yang berbeda format paketnya ataupun yang berbeda kecepatan transmisinya. Misal dua kantor menggunakan dua jenis sistem jaringan yang berbeda, yang satu menggunakan sistem Ethernet dan yang lainnya menggunakan sistem Arcnet, maka kedua sistem tersebut dapat digabung dengan menggunakan bridge.
contoh jenis Bridge:
1.TRANSPARENT BRIDGE
2.TRANSLATING BRIDGE
Telah kita ketahui bahwa Bridge melakukan filtering dan forwarding frame pada masing-masing segmen nya yang menimbulkan konsekuensi jika filtering dan forwarding rate menjadi besar maka akan mempengaruhi kinerja jaringan secara keseluruhan .Teknologi switching hub menjawab permasalahan ini dengan cara kerja sebagai berikut:
-Saat sebuah node akan berhubungan dengan node lain yang berbeda acuan source dan destination address Ethernet nya.
3.NIC(NETWORK INTERFACE CARD)
NIC adalah sebuah kartu yang berfungsi sebagai jembatan dari computer ke sebuah jaringan computer ,Jenis NIC yag beredar, terbagi menjadi dua jenis , yakni NIC yang bersifat fisik dan NIC yang bersifat logis,
contoh NIC yang bersifat fisik adalah NIC Ethernet,Token Ring dan lainnya; Sementara NIC yang bersifat logis adalah loopback adapter dan dial-up Adapter ,disebut juga sebagai Network Adapter. Setiap jenis NIC diberi nomor alamat yang sebagai MAC address ,yang dapat bersifat statis atau dapat diubah oleh pengguna.
FUNGSI NETWORK INTERFACE CARD
-Media pengirim data ke computer lain didalam jaringan.
-Mengontrol aliran data antara computer dan system kabel.
-Menerima data yang dikirim dari computer lain lewat kabel dan menerjemahkannya ke dalam bit yang dimengerti oleh computer.
CARA KERJA NETWORK INTERFACE CARD
-Prinsip kerja LAN Card adalah menerima sinyal dari computer lain kemudian mentranmisikan nya kedalam bagian input,Kemudian diolah menjadi data begitupun sebaliknya untuk saling berbagi. LAN Card dapat digunakan untuk menghubungkan system computer satu dengan computer lain melalui perantara Hub/Switch sehingga dalam area tersebut membentuk suatu jaringan computer.
Yah, mungkin itu yang dapat saya sampaikan mengenai beberapa peralatan Jaringan. Mungkin untuk lebih jelasnya bisa dicari sendiri atau tunggu Update info lainnya.
Arigatou~ Sumber : http://www.catatanteknisi.com/2010/11/perbedaan-hub-switch-bridge-router.html
Langganan:
Postingan (Atom)
JARINGAN KOMPUTER-PEMBUATAN JARINGAN SEDERHANA 3 (PERTEMUAN 14)
ASALAMUALAIKUM WR.WB pertemuan kali ini kita akan membuat tugas pertemuan 14 yaitu pembuatan jaringan sederhana, topologi sudah disediakan...
